Клапаны регулирующие двухседельные типа 14с


Клапаны регулирующие двухседельные типа 14с
 предназначены для регулирования количества и давления водяного пара.


Регулирование количества и давления пара осуществляется изменением площади проходного сечения, путем поступательного перемещения золотника. Золотник клапана двухседельный. Рычаг служит для управления клапаном от привода. Корпус клапана соединяют с трубопроводом сваркой.
В качестве запорного органа не применяется.

Основные детали клапанов выполнены из следующих материалов:
Корпус - сталь 25Л, сталь 20
Крышка - сталь 20
Клапан верхний, клапан нижний - сталь 20x13
Шток - сталь 20.


Технические характеристики клапанов регулирующих двухседельных 14с

Обозначение изделия DN, мм PN, МПа т, оС Kvy, мЗ/ч F, см2 Мкр, Нм Dp, мм н, мм h, мм h1, мм h2, мм Масса, кг
14С-73-20 300 6,3 425 1585 450 1550 303 1160 775 635 120 548
14С-73-20-1 300 6,3 425 660 192 1160 303 1160 775 635 120 560
14С-73-20-3 300 6,3 425 915 260 1300 | 303 1160 775 635 120 546
14с-73-26 400 6,3 425 1215 345 1200 400 1065 720 605 100 522
14с-76-64 400 6,3 425 1900 540 1650 399 1160 775 635 120 590
14с-76-25 400 2,5 425 1900 540 500 401 1333 861 681 120 652
14с-76-25Э 400 2,5 425 1900 540 500 401       120 684

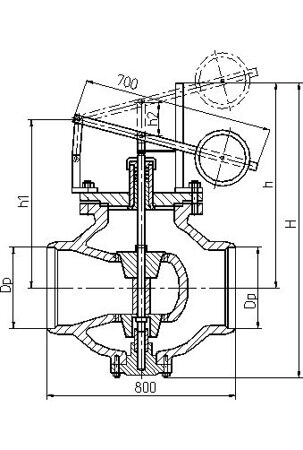

Клапан регулирующий типа 14с

Клапан 14с-76-25Э



* Информация на сайте является ознакомительной. Для того, чтобы купить клапаны регулирующие двухседельные типа 14с, или получить более подробную информацию о продукции выпускаемой ООО НПО «САЭМ», Вам необходимо связаться с нашими специалистами по телефону в Барнауле: +7 (3852) 57-07-57. Или с помощью электронной почты: saem@rambler.ru
