| | Клапаны обратные типа 3с, затворы обратные типа 4сКлапаны обратные типа 3с и затворы обратные типа 4с предназначены для предотвращения изменения направления потока рабочей среды в трубопроводах. Рабочая среда - вода, пар, нефтепродукты, неагрессивные и слабоагрессивные жидкости и газы.
Клапаны и затворы обратные предназначены для наружной установки и установки в закрытых помещениях с температурой окружающей среды от -40 ˚С до +70 ˚С. Установка только на горизонтальных участках трубопроводов с направлением потока среды "под тарелку", так, чтобы направление потока совпадало со стрелкой, нанесенной на корпусе, при этом гайка (крышка) должна быть направлена только вверх. Присоединение к трубопроводам - при помощи сварки.
Основные детали обратного клапана типа 3с: корпус - сталь 20, тарелка - сталь 20x13.
Основные детали обратного затвора типа 4с: корпус - сталь 25л, тарелка - сталь 20, наплавка седла и тарелки 20x13.
Технические характеристики клапанов обратных типа 3с
и затворов обратных типа 4с
| Обозначение изделия |
DN мм |
PP. МПа |
t, С |
Коэффициент
гидравлического
сопротивления |
d, |
D, |
L, |
н, |
А, |
Масса, кг |
| 3с-6-2 |
20 |
PN 100 |
- |
5,6 |
18 |
32 |
160 |
94 |
45 |
2,3 |
| 3с-8-2 |
20 |
25 |
545 |
5-7 |
18 |
32 |
160 |
100 |
45 |
2,8 |
| 3с-7-2 |
20 |
37,3 |
280 |
5-7 |
18 |
32 |
160 |
100 |
45 |
2,8 |
| 3с-6-3 |
32 |
PN 100 |
- |
7,7 |
32 |
42 |
230 |
113 |
47 |
3,2 |
| 3с-8-3 |
32 |
25,5 |
545 |
5-7 |
31 |
60 |
220 |
180 |
85 |
15,9 |
| 3с-7-4 |
40 |
37,3 |
280 |
5-7 |
39 |
60 |
220 |
180 |
85 |
15,4 |
| 3с-б-5 |
50 |
PN 100 |
- |
8,2 |
50 |
58 |
240 |
120 |
68 |
5,7 |
| 3с-7-6 |
65 |
23,5 |
250 |
5-7 |
58 |
76 |
250 |
190 |
95 |
18,4 |
| 3с-8-6 |
65 |
9,8 |
540 |
5-7 |
62 |
76 |
250 |
190 |
95 |
18,4 |
| 4с-3-1 |
80 |
PN100 |
- |
1,1 |
77 |
90 |
380 |
219 |
78 |
35 |
| 4с-3-2 |
100 |
PN 100 |
- |
1,1 |
93 |
108 |
430 |
287 |
100 |
65 |
| 4с-3-3 |
150 |
PN 100 |
- |
0,9 |
142 |
159 |
550 |
315 |
120 |
125 |
| 4с-3-4 |
200 |
PN 100 |
- |
1,0 |
195 |
225 |
650 |
390 |
160 |
195 |
| 4с-3-5 |
250 |
PN63 |
- |
0,7 |
242 |
274 |
775 |
405 |
185 |
265 |

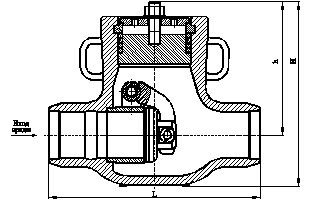

| Клапан обратный типа 3с-6 |
 |
| Клапан обратный типа 3с-7, 3с-8 |
 |
| Затвор обратный типа 4с |
 |
